FLAW TECH – KIT VT

DESCRIPCION DEL KIT

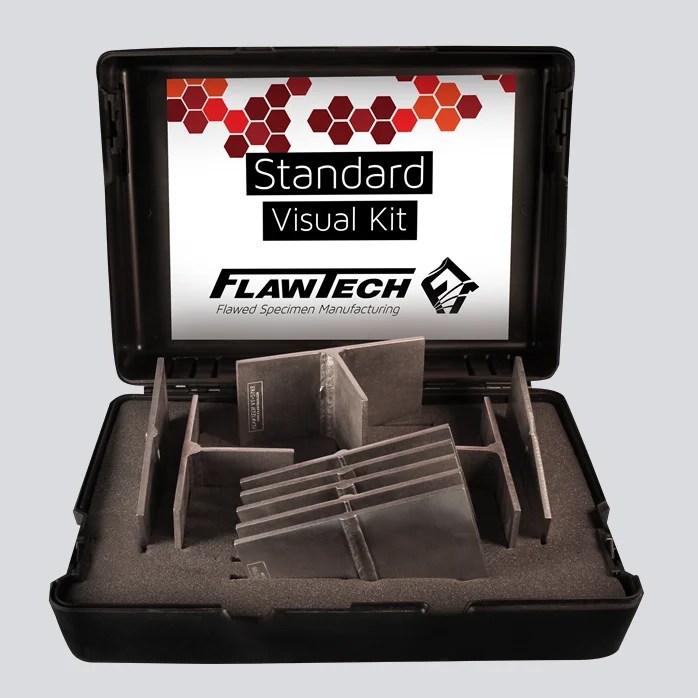

El kit Visual contiene:
10 probetas: 7 planchas y 3 T
Cada probeta contiene 2 “DEFECTOS REALES” colocados al azar, 20 discontinuidades totales
Las probetas se empaquetan en 2 maletines de transporte gratuitos, completos con paquete de documentos con “Fallas Verdaderas” documentado por dibujos CAD con una tolerancia estándar de (+/-) 0.150 ″ (4 mm).
• Material: acero al carbono
• Especificaciones del kit: 10 probetas
• (7) planchas: 0.25 “T x 4″ x 8″
• (3) T: 0.25″T x 4″ x 8″ x 4″
• Defectos: 2 de cada probeta, para un total de 20
• El paquete de documentación incluye: certificado de conformidad, dibujos CAD y hojas de prueba
• 1 maletín de transporte: 6″x 16″ x 20” cada uno
Defectos incluidos:
# 20 – Fisura de crater SV (área de parada-inicio de superficie)
# 32 – Porosidad SV (ruptura de superficie)
# 33 – Porosidad en filete (rotura de superficie)
# 56 – Penetración Incompleta de Raíz SV
# 59 – Soldadura de ranura incompleta (área de la corona)
# 70 – Concavidad de raíz SV
# 71 – Exceso de penetración de raíz SV
# 72 – Desalineación de raíz y corona SV
# 73 – Longitud de pierna en filete desigual
# 74 – Exceso de corona SV
# 75 – Exceso de corona en filete
# 76 – Corona cóncava SV
# 77 – Corona cóncava en filete
# 78: Socavado SV
# 79 – Socavado en filete
# 80 – Filete superpuesto
# 90 – Salpicadura de soldadura SV
# 91 – Salpicadura de soldadura en el relleno
Peso de envío 35 lbs.
