FLAW TECH – KIT RT

DESCRIPCION DEL KIT

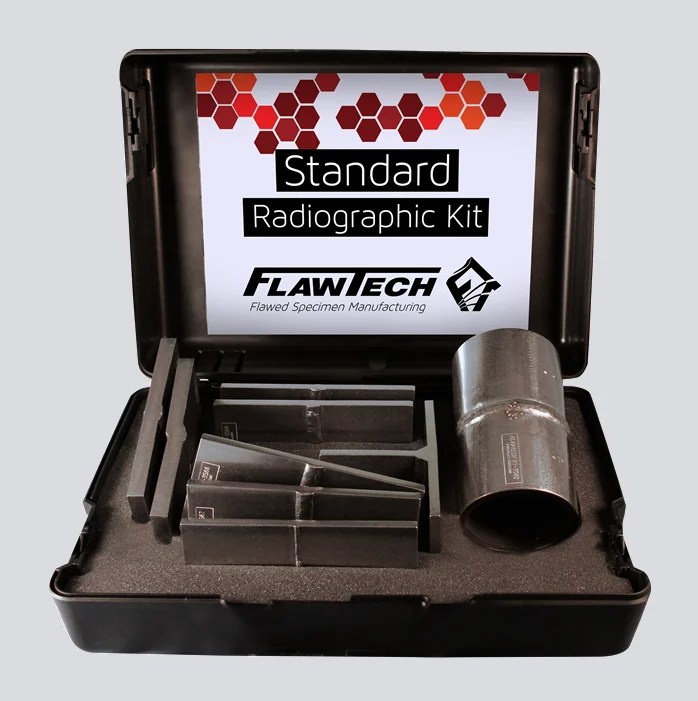

El kit de Radiografía contiene:
10 probetas: 8 planchas, 1 tubería y 1 T
Cada probeta contiene 2 “DEFECTOS REALES” colocados al azar
Película de rayos X es provisto por cada probeta. Las probetas se empaquetan en 2 maletines de transporte gratuitos, completos con paquete de documentos con “Fallas Verdaderas” documentado por dibujos CAD con una tolerancia estándar de (+/-) 0.150 ″ (4 mm).
20 discontinuidades totales
• Material: acero al carbono
• Especificaciones del kit: 10 probetas
• (5) planchas: 0.375 “T x 4″ x 8”
• (3) planchas: 0.625 “T x 4″ x 8″
• (1) T: 0.375″T x 4″ x 8″ x 4″
• (1) Tubería: 4″ Sch80 (pared en T de 0.337″)
• Defectos: 2 de cada probeta, para un total de 20
• El paquete de documentación incluye: certificado de conformidad, dibujos CAD, película radiográfica y hojas de prueba
• 2 maletines de transporte: 6″x 16″ x 20” cada uno
Defectos incluidos:
# 12 – Fisura de raíz en SV
# 14 – Fisura en línea central SV (ruptura de superficie)
# 15 – Fisura en línea central SV (subsuperficie)
# 30 – Porosidad SV / DV
# 31 – Porosidad en filete (subsuperficie)
# 34 – Poro de un solo gas SV
# 36 – Inclusión de escoria SV (área de la raíz)
# 37 – Inclusión de escoria SV (área de la ranura de soldadura)
# 38 – Inclusión de escoria en filete (área de la raíz)
# 39 – Inclusión de tungsteno SV (área de la raíz)
# 56 – Penetración Raíz Incompleta SV
# 57 – Penetración de raíz incompleta DV
# 59 – Soldadura de ranura incompleta (área de la corona)
# 70 – Concavidad de raíz SV
# 71 – Exceso de penetración de raíz SV
# 72 – Desalineación raíz y corona SV
# 90 – Salpicadura de soldadura SV
# 92 – Marcas de martillo cincelador SV
Peso de envío 65 lbs.
